Pa lăng xích là gì? Tìm hiểu cấu tạo, nguyên lý và các loại phổ biến

Trong các xưởng cơ khí, kho bãi, xí nghiệp hay công trình xây dựng, việc nâng hạ và di chuyển các khối hàng hóa nặng hàng tấn là yêu cầu bắt buộc diễn ra hàng ngày. Để giải quyết bài toán này một cách an toàn và tiết kiệm sức lực, pa lăng xích trở thành thiết bị cơ khí không thể thiếu.

Bài viết dưới đây, Thiên Phú sẽ phân tích toàn diện khái niệm, cấu trúc cơ khí, nguyên lý truyền động, các phân loại phổ biến và đi sâu vào hướng dẫn vận hành dòng pa lăng xích kéo tay đúng chuẩn kỹ thuật.

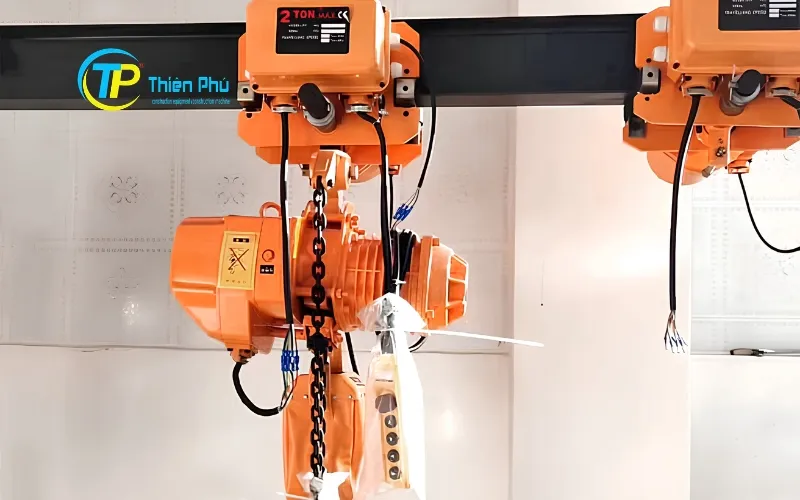

Pa lăng xích là gì?

Pa lăng xích (tiếng Anh: Chain Hoist / Chain Block) là một thiết bị nâng hạ cơ khí sử dụng hệ thống puly và dây xích tải để kéo, nâng, hạ hoặc giữ cố định các vật nặng ở một độ cao nhất định. Thiết bị này hoạt động dựa trên nguyên lý ròng rọc và bánh răng giảm tốc, cho phép con người hoặc động cơ khuếch đại lực kéo, biến một lực tác động nhỏ thành khả năng nâng khối lượng hàng hóa lên tới hàng chục tấn.

Đặc điểm nổi bật của pa lăng xích là thiết kế nguyên khối nhỏ gọn, tính cơ động cao và khả năng giữ tải cực kỳ an toàn nhờ hệ thống phanh tự hãm. So với các thiết bị nâng hạ khác trên thị trường, pa lăng xích có sự khác biệt rõ rệt:

• Khác với tời kéo (Winch): Tời kéo thường sử dụng tang cuốn cáp để kéo vật theo phương ngang hoặc nghiêng, trong khi pa lăng xích chuyên dụng để nâng hạ theo phương thẳng đứng.
• Khác với pa lăng cáp (Wire Rope Hoist): Pa lăng cáp dùng dây cáp thép cuốn quanh tang tời, tốc độ nâng hạ nhanh hơn nhưng cồng kềnh hơn. Pa lăng xích dùng mắt xích khớp với bánh xích, tốc độ chậm hơn nhưng thiết bị cực kỳ nhỏ gọn và độ bền mỏi của xích cao hơn cáp.

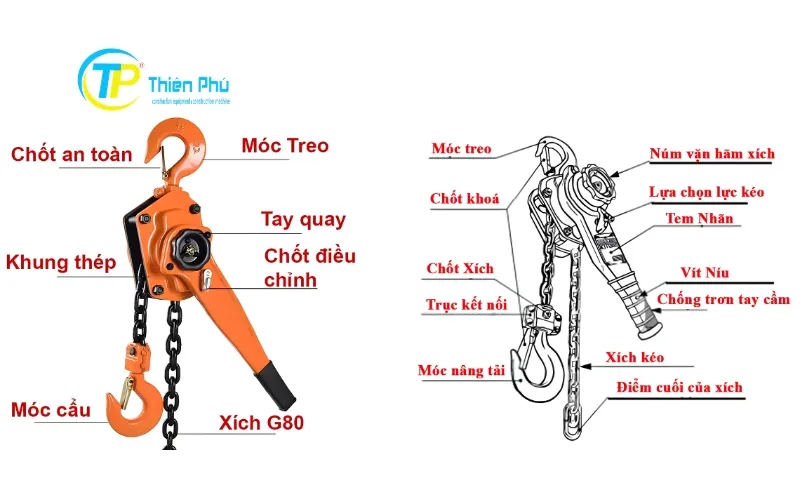

Cấu tạo của pa lăng xích

Dù là phiên bản điều khiển bằng tay hay chạy điện, một chiếc pa lăng xích tiêu chuẩn đều được cấu thành từ 5 cụm bộ phận cơ khí cốt lõi nhằm đảm bảo khả năng chịu tải và truyền động.

Móc treo trên và móc tải dưới

• Móc treo trên (Top Hook): Được gắn cố định vào vỏ pa lăng, dùng để treo toàn bộ thiết bị lên dầm chữ I, khung chữ A hoặc điểm neo chịu lực.
• Móc tải dưới (Bottom Hook): Được gắn vào đầu sợi xích tải, dùng để móc trực tiếp vào hàng hóa hoặc ma ní, cáp vải.
• Chốt an toàn (Safety Latch): Cả hai móc đều bắt buộc phải có ngàm/chốt an toàn bằng thép lò xo để ngăn cáp, xích hoặc điểm neo bị tuột ra ngoài trong quá trình chịu lực giật.

Xích tải

Đây là thành phần chịu toàn bộ lực kéo căng của tải trọng. Xích tải của pa lăng không phải là loại xích thông thường mà được chế tạo từ thép hợp kim cao cấp (như G80, G100) qua quá trình nhiệt luyện khắt khe.

Các mắt xích được hàn gia công chính xác tuyệt đối để khớp hoàn hảo với các hốc trên bánh xích. Xích tải được xử lý bề mặt bằng cách mạ kẽm hoặc nhuộm đen oxit để chống ăn mòn hóa học và rỉ sét.

Bánh xích tải và hệ thống bánh răng giảm tốc

• Bánh xích tải (Load Sprocket): Trục puly có các hốc lõm tương ứng với hình dáng mắt xích. Khi bánh xích quay, nó sẽ kéo các mắt xích chạy qua để nâng hoặc hạ móc tải.
• Hệ bánh răng giảm tốc (Gear System): Gồm bánh răng chủ động, bánh răng trung gian và bánh răng vành ngoài.

Cơ cấu phanh tự hãm

Đây là trái tim an toàn của thiết bị, thường sử dụng hệ thống phanh bánh cóc (ratchet and pawl) kết hợp đĩa phích ma sát. Khi người vận hành kéo xích nâng lên, bánh cóc trượt qua ngàm hãm.

Ngay khi ngừng kéo, trọng lượng của tải sẽ ép đĩa ma sát vào bánh cóc, ngàm hãm lập tức khóa chặt bánh răng, giữ tải lơ lửng tại chỗ mà không bị tụt rơi tự do.

Vỏ máy và tay kéo/xích kéo

• Vỏ máy (Housing): Làm từ thép dập nguyên khối, bọc kín toàn bộ cụm bánh răng và phanh để bảo vệ khỏi bụi bẩn, nước mưa và các va đập cơ học từ bên ngoài.
• Xích kéo tay (Hand Chain): Chỉ có ở dòng pa lăng kéo tay. Đây là sợi xích vòng lặp liên tục bám vào bánh xích chủ động, người dùng sẽ kéo sợi xích này để truyền lực vào hệ thống bánh răng.

Nguyên lý hoạt động của pa lăng xích

Hoạt động của pa lăng xích dựa trên sự kết hợp hoàn hảo giữa cơ học truyền động và cơ học ma sát.

1. Quá trình nâng tải: Người dùng tác dụng lực kéo vào xích kéo tay. Lực này làm quay bánh xích chủ động. Thông qua trục truyền động, chuyển động quay được đưa vào hệ thống bánh răng hành tinh. Nhờ tỷ số truyền lớn, tốc độ quay bị giảm xuống mức rất thấp, nhưng mô-men xoắn được khuếch đại lên nhiều lần. Lực này truyền tới bánh xích tải, kéo sợi xích tải đi lên cùng với vật nặng.
2. Quá trình giữ tải: Khi ngừng kéo xích tay, tải trọng có xu hướng kéo ngược xích tải xuống dưới. Lực kéo ngược này kích hoạt đĩa phanh ép chặt vào bánh cóc. Cóc hãm (pawl) cài chặt vào răng của bánh cóc, khóa cứng cụm truyền động lại.
3. Quá trình hạ tải: Người dùng kéo xích tay theo chiều ngược lại. Thao tác này nới lỏng đĩa ma sát một cách có kiểm soát, cho phép xích tải từ từ trôi xuống. Nếu thả tay đột ngột, phanh lập tức tự đóng lại.

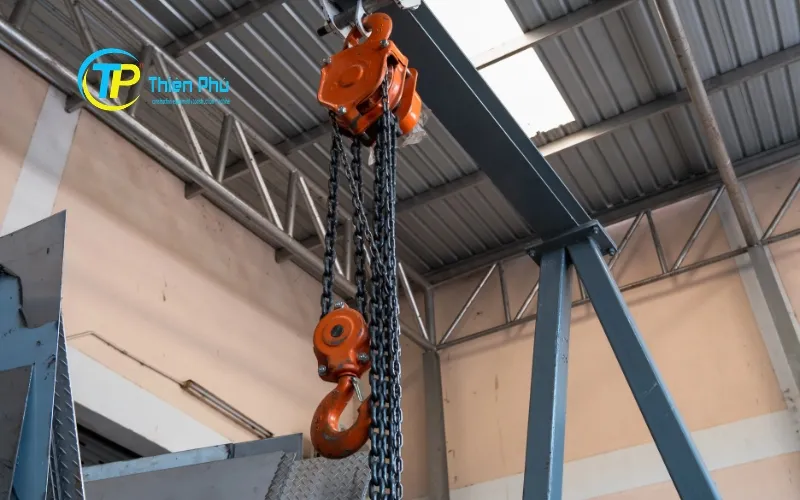

Phân loại pa lăng xích

Để đáp ứng các điều kiện làm việc khác nhau, thị trường phân chia pa lăng xích thành nhiều dòng sản phẩm đặc thù.

Theo nguồn dẫn động

Theo kiểu thiết kế

• Pa lăng xích cố định: Móc trên được treo cố định vào một điểm chết. Chỉ có thể nâng hạ vật theo phương thẳng đứng tại một vị trí.

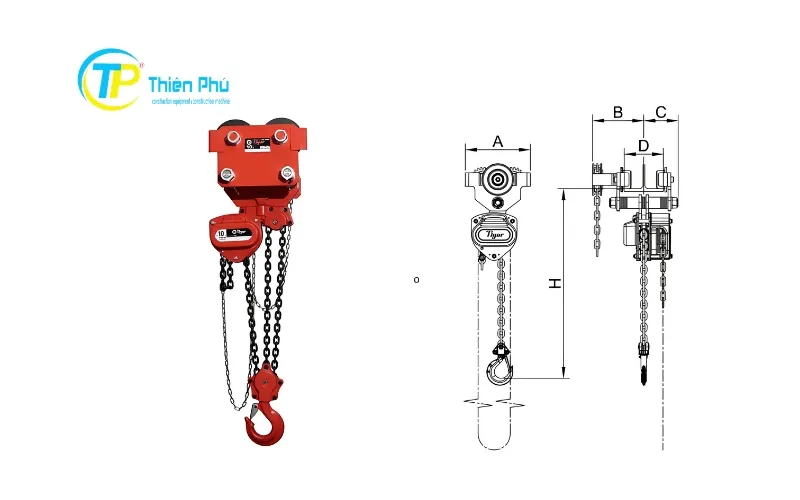

• Pa lăng xích có xe trượt (Con chạy/Trolley): Pa lăng được gắn vào một cụm bánh xe chạy trên cánh dưới của dầm chữ I. Có 3 loại xe trượt: con chạy đẩy tay, con chạy xích kéo và con chạy điện.

Theo tải trọng

• Tải trọng nhẹ (0.25 tấn – 2 tấn): Kích thước nhỏ gọn, xích tải thường có 1 đường nhánh (1 fall), tốc độ kéo nhanh, phù hợpg ara ô tô, xưởng mộc.
• Tải trọng trung bình (3 tấn – 5 tấn): Sử dụng 2 nhánh xích tải (2 falls) qua một puly trung gian ở móc dưới, ứng dụng trong thi công lắp dựng kết cấu thép.
• Tải trọng nặng (10 tấn – 30 tấn): Thiết kế nhiều nhánh xích, bánh răng lớn, chuyên dùng cho việc nâng cụm máy móc siêu trường, tuabin, bệ móng.

Pa lăng xích kéo tay là gì?

Pa lăng xích kéo tay là thiết bị nâng hạ vận hành hoàn toàn bằng sức người thông qua việc kéo một sợi xích điều khiển dạng vòng. Nhờ cơ cấu ròng rọc và bánh răng bên trong, thiết bị cho phép một người công nhân bình thường có thể nâng được một khối động cơ nặng hàng tấn chỉ bằng thao tác kéo xích nhẹ nhàng bằng hai tay.

Ưu điểm

• Tính độc lập cao: Hoàn toàn không phụ thuộc vào nguồn điện, có thể triển khai ở mọi địa hình như hầm mỏ, rừng núi, công trình vùng sâu.
• Thiết kế di động: Trọng lượng thiết bị tương đối nhẹ (một chiếc 1 tấn chỉ nặng khoảng 10-12kg), dễ dàng cất vào túi đồ nghề và di chuyển giữa các vị trí.
• Chi phí tối ưu: Giá thành rẻ hơn rất nhiều so với pa lăng điện, chi phí bảo trì và phụ tùng thay thế cũng thấp.

Hạn chế

• Tốn sức lao động: Dù đã có hệ giảm tốc, việc kéo tải nặng vẫn đòi hỏi sức bền của người thao tác
• Tốc độ chậm: Không đáp ứng được yêu cầu luân chuyển hàng hóa liên tục trong các dây chuyền sản xuất khép kín.
• Chiều cao nâng bị giới hạn: Thường chỉ dùng cho hành trình nâng từ 3m – 5m. Nếu dài hơn, sợi xích tay sẽ rất dài và vướng víu.

Phân biệt pa lăng xích kéo tay và pa lăng lắc tay

Cùng sử dụng sức người, nhưng pa lăng xích kéo tay và lắc tay (Lever Hoist / Tời lắc tay) có thiết kế vận hành khác nhau.

• Pa lăng kéo tay sử dụng sợi xích kéo vòng lặp, người vận hành có thể đứng dưới mặt đất để kéo vật lên cao.
• Pa lăng lắc tay sử dụng một cần gạt (lever) để gật gù tạo lực.

Do đó, người vận hành palăng lắc tay phải đứng ngay sát vị trí đặt pa lăng để thao tác. Pa lăng lắc tay thường dùng để kéo căng dây cáp, neo giữ máy móc theo phương ngang hoặc nâng hạ ở không gian hẹp.

Bảng giá pa lăng xích từ 0.5 tấn đến 10 tấn

Dưới đây là bản báo giá pa lăng xích vừa cập nhật tháng 10-2026 dùng để tham khảo. Hãy liên hệ cho Thiên Phú qua hotline 0934 842 468 để được báo giá chính xác.

Hướng dẫn sử dụng pa lăng xích kéo tay đúng cách

Sử dụng sai kỹ thuật không chỉ làm hỏng thiết bị mà còn gây tai nạn lao động nghiêm trọng. Dưới đây là quy trình vận hành 5 bước chuẩn an toàn:

Bước 1: Kiểm tra trước khi dùng.

Quan sát ngoại quan toàn bộ pa lăng. Đảm bảo mắt xích không bị nứt xước, không xoắn gập. Các chốt an toàn trên móc trên và dưới phải tự động bật nảy tốt. Thử kéo nhẹ xích tay (khi không tải) để nghe tiếng lạch cạch đều đặn của bánh cóc, xác nhận phanh hãm đang hoạt động trơn tru.

Bước 2: Treo pa lăng vào điểm chịu lực.

Móc ngàm trên của pa lăng vào điểm neo (dầm thép, khung chữ A, hoặc sling cáp treo). Điểm neo này phải được kỹ sư tính toán có khả năng chịu được ít nhất 1.5 lần tổng tải trọng của hàng hóa và pa lăng cộng lại. Đảm bảo chốt an toàn ở móc treo đã đóng kín.

Bước 3: Móc tải và kiểm tra cân bằng.

Sử dụng dây đai cáp vải hoặc ma ní để cố định hàng hóa, sau đó móc vào móc tải dưới của pa lăng. Căn chỉnh sao cho trọng tâm của vật nằm ngay dưới trục thẳng đứng của mắt xích tải. Tuyệt đối không dùng chính sợi xích tải của pa lăng để quấn siết vòng quanh vật nặng.

Bước 4: Kéo xích để nâng/hạ tải.

Người thao tác đứng thẳng, hai chân dang rộng bằng vai. Kéo xích tay đều đặn theo chiều kim đồng hồ để nâng vật. Khi vật vừa cách mặt đất khoảng 10cm, dừng kéo để hệ thống phanh tự động giữ tải.

Quan sát xem cáp treo có bị lệch không, phanh có bị trượt không. Nếu mọi thứ ổn định, tiếp tục kéo đến độ cao mong muốn. Để hạ tải, kéo sợi xích tay hướng còn lại.

Bước 5: Tháo tải và cất giữ.

Sau khi vật đã đặt nằm ổn định trên mặt phẳng chịu lực, hạ xích tải cho chùng xuống, tháo móc. Không vứt ném pa lăng xuống đất. Lau sạch bụi bẩn và cất vào nơi khô ráo.

Lưu ý an toàn khi sử dụng pa lăng xích

Sử dụng pa lăng xích cần lưu ý những điều sau:

• Không nâng vượt tải trọng (WLL): Tuyệt đối không nâng hàng có khối lượng lớn hơn tải trọng định mức dập trên vỏ máy.
• Không đứng dưới không gian nâng hạ: Vùng không gian ngay dưới tải trọng đang treo lơ lửng là “vùng cấm chết người”. Không ai được phép đi lại hoặc làm việc dưới khu vực này.
• Chỉ kéo theo phương thẳng đứng: Pa lăng xích được thiết kế để nâng thẳng. Kéo vật theo phương xéo sẽ làm xích kẹt vào guồng dẫn xích, gây cọ xát phá vỡ vỏ máy hoặc làm đứt xích đột ngột.
• Không kéo bằng lực quá mức: Nếu xích tay bị kẹt hoặc bỗng nhiên kéo rất nặng, tuyệt đối không gọi thêm người kéo cùng hoặc dùng động cơ để móc vào xích tay. Đó là dấu hiệu pa lăng đang bị kẹt cơ khí hoặc quá tải. Cần hạ tải ngay lập tức.
• Dấu hiệu ngừng sử dụng lập tức: Khi phát hiện mắt xích bị mài mòn quá 10% đường kính gốc, mắt xích bị giãn dài (vượt qua bước xích tiêu chuẩn), móc tải bị choãi miệng quá 5% so với ban đầu, hoặc đĩa phanh phát ra tiếng kêu rít kim loại khô khốc.

Cách chọn pa lăng xích phù hợp

Để tối ưu hóa chi phí đầu tư và năng suất làm việc, việc chọn mua cần dựa trên các bộ tiêu chí sau:

Xác định tải trọng làm việc

Tính toán khối lượng vật nặng nhất cần nâng. Nguyên tắc an toàn là luôn chọn pa lăng có tải trọng danh nghĩa lớn hơn 20 – 30% so với khối lượng thực tế (Ví dụ: Nâng kiện hàng 2.2 tấn nên mua pa lăng 3 tấn). Điều này giúp thiết bị không bao giờ phải vận hành ở trạng thái giới hạn, kéo dài tuổi thọ phanh.

Chiều cao nâng cần thiết

Xác định khoảng cách từ điểm treo pa lăng trên cao đến điểm thấp nhất của móc tải (mặt đất hoặc sàn xe tải). Pa lăng xích trên thị trường thường có xích chuẩn dài 3m hoặc 5m. Nếu cần nâng cao hơn (ví dụ 10m), bạn phải yêu cầu nhà cung cấp thay xích ngay từ đầu, tuyệt đối không tự ý cắt nối xích tải bằng hàn xì thủ công.

Tần suất và môi trường sử dụng

Nếu môi trường làm việc ngoài trời, gần bến cảng, hoặc trong nhà máy hóa chất có tính ăn mòn cao, nên chọn loại vỏ thép không gỉ hoặc thép mạ kẽm nhúng nóng cao cấp. Đối với môi trường hầm lò than có khí gas, bắt buộc phải dùng pa lăng xích phòng nổ (chống phát sinh tia lửa điện).

Chất lượng xích, phanh và tiêu chuẩn an toàn

Ưu tiên các thương hiệu lớn có giấy chứng nhận CE, ISO, hoặc JIS. Yêu cầu nhà bán hàng cung cấp chứng nhận CO/CQ và giấy kiểm định an toàn (Quatest) trước khi đưa vào công trường.

Khi nào nên chọn pa lăng kéo tay, khi nào dùng pa lăng điện?

• Chọn kéo tay: Khi tần suất nâng hạ thấp (vài lần một ngày), tải trọng không quá lớn (dưới 5 tấn), không có điện 3 pha, cần di chuyển pa lăng liên tục bằng xe bán tải.
• Chọn pa lăng điện: Khi làm việc liên tục trong ca 8 tiếng, tải trọng lớn, cần tích hợp với dầm cầu trục chạy điện tự động, và ưu tiên tiến độ thi công nhanh.

Bảo dưỡng và bảo quản pa lăng xích

Một thiết bị nâng hạ chỉ an toàn khi được bảo trì đúng lịch. Quy trình bảo dưỡng cơ bản bao gồm:

• Vệ sinh và tra dầu: Sau khi sử dụng ở môi trường nhiều bụi, cần dùng khí nén thổi sạch các hốc bánh xích. Dùng chổi quét dầu bôi trơn chuyên dụng (nhớt rãnh trượt hoặc dầu hộp số) lên toàn bộ chiều dài sợi xích tải. Lưu ý sống còn: Tuyệt đối không để mỡ bò hay dầu nhớt dính vào cụm đĩa phanh ma sát, vì sẽ làm mất khả năng phanh tự hãm.
• Kiểm tra định kỳ: Mỗi tháng một lần, mở nắp bảo vệ bánh cóc để kiểm tra lò xo của ngàm hãm. Đảm bảo ngàm hãm không bị mòn vẹt. Dùng thước kẹp đo đường kính mắt xích tải tại các điểm thường xuyên chịu lực ma sát nhất.
• Bảo quản: Treo pa lăng thẳng đứng trên giá hoặc đặt gọn trong thùng gỗ kín. Đặt trong kho khô ráo, tránh môi trường acid hoặc ẩm ướt liên tục gây gỉ sét vòng bi bên trong.

Tham khảo thêm: Mua thiết bị nâng hạ chất lượng tại đây
Tìm hiểu thêm về pa lăng xích điện – Giải pháp thay thế tự động hóa

Câu hỏi thường gặp (FAQ)

1. Pa lăng xích kéo tay nâng được tối đa bao nhiêu tấn?

Các dòng pa lăng xích kéo tay thông dụng trên thị trường có dải tải trọng từ 0.5 tấn đến 30 tấn. Tuy nhiên, với tải trọng từ 10 – 30 tấn, thiết bị sẽ sử dụng rất nhiều nhánh xích vòng qua các puly, khiến tốc độ nâng hạ bằng tay cực kỳ chậm.

2. Pa lăng xích kéo tay khác pa lăng điện ở điểm nào?

Khác biệt cốt lõi nằm ở nguồn động lực. Pa lăng điện dùng mô tơ điện (1 pha/3 pha) điều khiển bằng tay bấm, tốc độ nâng nhanh, tiết kiệm sức. Pa lăng kéo tay dùng cơ năng từ việc kéo xích của con người, tốc độ chậm, tốn sức nhưng không cần nguồn điện và giá thành rất rẻ.

3. Pa lăng xích có tự tụt tải khi dừng kéo không?

Không. Tất cả các pa lăng xích tiêu chuẩn đều được trang bị cụm phanh tự hãm (phanh bánh cóc ma sát). Ngay khi bạn ngừng tác dụng lực kéo lên xích tay, trọng lượng của vật sẽ khóa chặt cơ cấu phanh, giữ vật treo lơ lửng an toàn tuyệt đối.

4. Bao lâu nên kiểm tra, bảo dưỡng pa lăng xích một lần?

Theo quy chuẩn an toàn, người vận hành phải kiểm tra ngoại quan trước mỗi ca làm việc. Việc bảo dưỡng chuyên sâu (tra dầu xích, kiểm tra ngàm phanh, đo độ mòn xích) nên thực hiện 1 – 3 tháng/lần tùy thuộc vào tần suất sử dụng thực tế. Ngoài ra, thiết bị nâng hạ bắt buộc phải được đơn vị kiểm định độc lập cấp tem an toàn định kỳ hàng năm.

5. Pa lăng xích kéo tay có dùng ngoài trời được không?

Hoàn toàn được. Tuy nhiên, vỏ thép và xích nếu tiếp xúc thường xuyên với mưa nắng sẽ dễ bị oxy hóa. Nên che bạt kín thiết bị khi không dùng hoặc bôi trơn xích đầy đủ để ngăn rỉ sét.

Việc nắm vững cấu tạo, nguyên lý vận hành và tuân thủ nghiêm ngặt các nguyên tắc an toàn không chỉ giúp khai thác tối đa công năng của thiết bị mà còn bảo vệ tính mạng cho bản thân người lao động và đồng nghiệp xung quanh. Trước khi đầu tư bất kỳ hệ thống nâng hạ nào, việc xác định rõ tải trọng thực tế, hành trình nâng và môi trường vận hành là chìa khóa để lựa chọn được dòng pa lăng tối ưu chi phí nhất.
