Chia Sẽ Của Thiên Phú Về Cấu Tạo Và Nguyên Lý Hoạt Động Của Thang Nâng Hàng Thủy Lực

📞 Hotline kỹ thuật: 093.484.2468
📍 Phục vụ: TP.HCM, Bình Dương, Đồng Nai, Long An & Toàn quốc
🏗️ Đơn vị thực hiện: CÔNG TY TNHH CƠ KHÍ XÂY DỰNG THIÊN PHÚ

Nếu bạn đang tìm hiểu cấu tạo thang nâng hàng thủy lực và nguyên lý hoạt động của thang nâng hàng thủy lực, bài viết này sẽ giúp bạn hiểu từ cơ bản đến chuyên sâu – một cách dễ hiểu nhất, dù bạn không rành về kỹ thuật.

Thang nâng hàng thủy lực là thiết bị vận chuyển hàng hóa theo phương thẳng đứng, sử dụng lực ép dầu thủy lực để nâng và hạ sàn.
So với các loại thang tời hàng hay thang điện cáp kéo, dòng thủy lực được ưa chuộng hơn nhờ:

• Vận hành êm, bền, ít bảo trì.
• Không cần phòng máy, tiết kiệm diện tích.
• Độ an toàn cao, chịu tải lớn (từ 100kg đến 2000kg).

💡 Nếu bạn mới tìm hiểu, hãy đọc thêm bài Thang nâng hàng – giải pháp nâng hạ hàng hóa thông minh » để hiểu hệ thống tổng thể.

🧱 Cấu tạo thang nâng hàng thủy lực

Một bộ thang nâng hàng thủy lực hoàn chỉnh gồm 5 thành phần chính.
Mỗi bộ phận có vai trò riêng nhưng liên kết chặt chẽ trong cùng một hệ thống.

⚙️ 1. Khung thang nâng – phần chịu lực chính

• Là bộ khung thép vững chắc giúp nâng toàn bộ sàn hàng và giữ thang ổn định.
• Được làm từ thép hộp chịu lực Q345 hoặc CT3, sơn tĩnh điện chống gỉ, tuổi thọ hơn 10 năm.
• Gồm các phần: cột trụ, ray trượt, thanh giằng, sàn nâng và bệ đỡ motor / xi-lanh.
• Đảm bảo thang nâng hàng vận hành êm, không rung, không nghiêng.

🔗 Xem thêm: Quy trình thi công thang nâng hàng – 6 bước chuẩn kỹ thuật »

⚙️ 2. Xi-lanh thủy lực – “trái tim” của thang nâng hàng

Xi-lanh là bộ phận quan trọng nhất, nơi chuyển đổi năng lượng thủy lực thành chuyển động nâng.

• Gồm ống thép chịu áp, pittông, phớt dầu, van điều áp, ống dẫn dầu.
• Khi dầu được bơm vào, áp suất trong xi-lanh đẩy pittông đi lên → sàn nâng lên theo.
• Khi xả dầu ra, sàn hạ xuống nhờ trọng lực hàng hóa.

🧩 Có 2 loại bố trí:

• Xi-lanh đơn: đặt dưới sàn, dùng cho tải nhỏ (100–500kg).
• Xi-lanh đôi: đặt hai bên hoặc song song, dùng cho tải lớn (500kg–2 tấn).

💡 Hầu hết thang nâng hàng thủy lực của Thiên Phú đều sử dụng xi-lanh đôi – cho khả năng nâng ổn định và cân bằng tuyệt đối.

⚙️ 3. Hệ thống bơm và bình dầu thủy lực

Đây là nơi tạo áp lực dầu, giúp xi-lanh hoạt động ổn định.

• Bơm thủy lực: tạo dòng áp suất cao đẩy dầu vào xi-lanh.
• Bình dầu: chứa dầu thủy lực và lọc cặn.
• Van điều áp, van an toàn: kiểm soát tốc độ, chống quá tải.
• Ống dẫn dầu: nối từ bơm đến xi-lanh, chịu áp lực cao.

📌 Hệ thống này thường đặt bên hông hoặc dưới hố pit để dễ bảo trì.
Thiên Phú sử dụng bơm dầu nhập khẩu từ Ý và Nhật (Hydroma, Ebara) cho tuổi thọ 10+ năm.

🔗 Xem thêm: Bảo trì – sửa chữa – nâng cấp thang nâng hàng thủy lực »

⚙️ 4. Tủ điện điều khiển và hệ thống cảm biến

Đây là bộ não điều khiển giúp thang hoạt động tự động, an toàn, chính xác.

• Tủ điện trung tâm: điều khiển motor, bơm, cảm biến tầng.
• Bảng điều khiển tầng: nút “NÂNG – HẠ – DỪNG KHẨN CẤP”.
• Cảm biến hành trình: giúp thang dừng đúng tầng, không lệch cao độ.
• Khóa cửa liên động: chỉ cho phép chạy khi cửa đóng kín.
• Đèn báo & còi cảnh báo: đảm bảo an toàn khi vận hành.

🔗 Cấu hình tương tự trong thang nâng hàng ngoài trời – dòng chịu thời tiết khắc nghiệt ».

⚙️ 5. Sàn nâng hoặc cabin hàng

• Là nơi đặt hàng hóa cần vận chuyển.
• Vật liệu: thép gân chống trượt, inox 304 hoặc thép sơn tĩnh điện.
• Có lan can, cửa an toàn, cảm biến dừng, tùy nhu cầu sử dụng.
• Thiết kế theo yêu cầu tải trọng & diện tích thực tế công trình.

💡 Với ngành thực phẩm hoặc khách sạn, bạn nên chọn loại thang tời thực phẩm có cabin kín để đảm bảo vệ sinh.

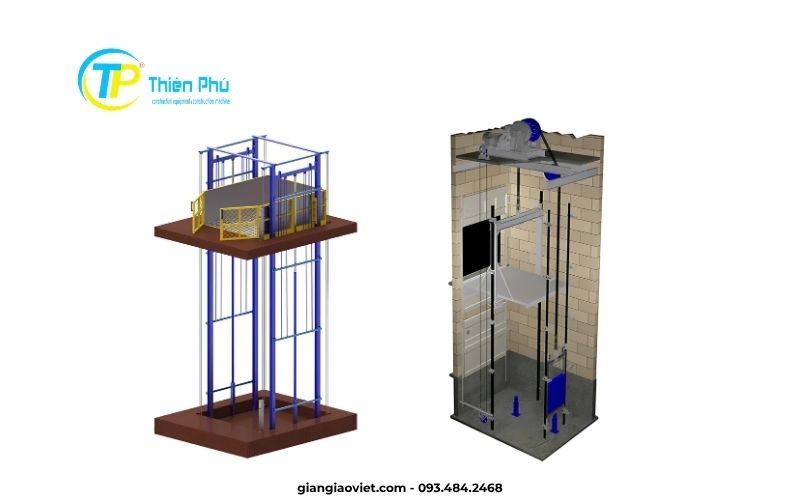

⚡Nguyên lý hoạt động của thang nâng hàng thủy lực

Sau khi hiểu cấu tạo, ta cùng tìm hiểu nguyên lý hoạt động của thang nâng hàng thủy lực — cách hệ thống phối hợp giữa cơ – điện – dầu để nâng hạ hàng hóa an toàn.

🔋 Bước 1: Khởi động hệ thống

• Bật nguồn điện chính (220V hoặc 380V).
• Tủ điều khiển kiểm tra tín hiệu cảm biến, khóa cửa, và van an toàn.
• Khi tất cả điều kiện đạt, hệ thống sẵn sàng hoạt động.

⬆️ Bước 2: Nâng hàng

• Người vận hành nhấn nút “NÂNG”.
• Motor khởi động → bơm dầu tạo áp suất đẩy dầu qua ống dẫn đến xi-lanh.
• Pittông thủy lực đi lên → sàn nâng chuyển động dọc theo ray dẫn hướng.
• Khi đạt đến tầng mong muốn, cảm biến hành trình tự ngắt bơm.

💬 Ở các công trình có nhiều tầng, thang nâng hàng thủy lực đa tầng được Thiên Phú thiết kế với cảm biến tự dừng tầng chính xác ±1cm.

⬇️ Bước 3: Hạ hàng

• Nhấn nút “HẠ”.
• Van điện từ mở, cho phép dầu hồi về bình chứa.
• Sàn hạ xuống nhờ trọng lực, tốc độ được kiểm soát bằng van tiết lưu.
• Khi chạm sàn, cảm biến đáy kích hoạt và tự ngắt nguồn bơm.

🛑 Bước 4: Cơ chế an toàn tự động

• Khi mất điện: van chống rơi khóa xi-lanh, sàn không tụt.
• Khi quá tải: van an toàn xả áp để bảo vệ bơm và xi-lanh.
• Khi cửa tầng chưa đóng: cảm biến cửa ngăn không cho thang hoạt động.

🔗 Hệ thống an toàn này tương tự cấu hình trong thang nâng hàng di động – dòng linh hoạt cho kho nhỏ ».

💡 4️⃣ Ưu điểm của thang nâng hàng thủy lực Thiên Phú

• ✅ Nâng hạ êm ái, chính xác từng tầng.
• ✅ Không cần phòng máy – tiết kiệm không gian.
• ✅ Cấu trúc thép chịu tải cao, tuổi thọ >10 năm.
• ✅ Bảo hành 24 tháng – hỗ trợ kỹ thuật trọn đời.
• ✅ Tích hợp cảm biến thông minh, an toàn tuyệt đối.
• ✅ Thi công nhanh – phù hợp mọi công trình.

🔗 Tham khảo quy trình: Thi công thang nâng hàng – hướng dẫn chi tiết từ A đến Z »

📊Bảng thông số kỹ thuật tham khảo

🔗 Xem chi tiết chi phí: Báo giá thang nâng hàng thủy lực 2025 »

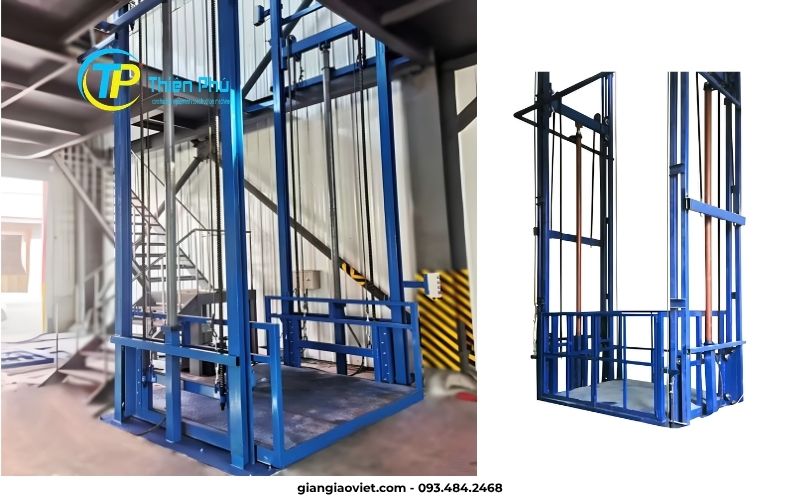

🧩 Bảo trì & vận hành đúng cách

Để hệ thống luôn hoạt động ổn định, bạn cần bảo trì định kỳ:

• 🧴 Kiểm tra dầu thủy lực mỗi 3 tháng.
• ⚙️ Vệ sinh van, lọc dầu, ống dẫn.
• 🔋 Kiểm tra điện, cảm biến, phanh an toàn.
• 🧱 Bôi trơn ray trượt & khung nâng.

💬 Thiên Phú có đội kỹ thuật chuyên bảo trì – sửa chữa – nâng cấp thang nâng hàng thủy lực » theo hợp đồng năm, chi phí hợp lý, phục vụ toàn quốc.

💬 Câu hỏi thường gặp (FAQ)

Q1. Thang nâng hàng thủy lực có tốn điện không?
➡️ Không. Motor chỉ chạy khi nâng, không tiêu thụ điện khi hạ.

Q2. Có thể lắp ngoài trời không?
➡️ Có. Dòng thang nâng hàng ngoài trời được sơn chống gỉ và xi-lanh chống nước.

Q3. Có thể lắp đặt ở kho nhỏ không?
➡️ Có. Dòng thang nâng hàng mini chỉ cần diện tích 1–1.5m².

Q4. Có thể nâng cấp thang cũ thành thang thủy lực không?
➡️ Hoàn toàn được – tiết kiệm 60% so với làm mới. Xem thêm: Nâng cấp thang nâng hàng cũ ».
